RENFORCER UN BUREAU D'ÉTUDE EN TUYAUTERIE INDUSTRIELLES : CAS CLIENT USINE D'EAU POTABLE DE BERCK
Renforcer un bureau d'études en tuyauterie industrielle : cas client usine d'eau potable de Berck
Je souhaite partager avec vous un projet qui illustre bien mon métier de bureau d'études industriel : intervenir en renfort d'une équipe technique pour sécuriser un projet ambitieux, de l'analyse des schémas jusqu'au suivi de chantier.
Le contexte : une PME chargée de fabriquer une usine d'eau potable
J'ai eu l'occasion de collaborer avec Christophe, dirigeant d'une PME de 20 personnes implantée dans les Hauts-de-France, spécialisée en tuyauterie industrielle et chaudronnerie. Son entreprise avait été mandatée par l'un de ses propres clients pour fabriquer et installer l'ensemble des équipements process d'une future usine de traitement d'eau potable à Berck (62).
Un projet de cette ampleur suppose de partir des schémas de tuyauterie et d'instrumentation (PI&D) fournis par le client final, puis de les transformer en plans de fabrication exploitables en atelier. C'est une étape technique exigeante, qui demande du temps et une expertise dédiée en conception. Pour ne pas mobiliser toute son équipe sur cette phase d'étude et garder le rythme de production, Christophe a choisi de faire appel à un bureau d'études externe capable de s'intégrer rapidement à son organisation : c'est là que je suis intervenu.
Le besoin du client : un accompagnement technique complet
Le défi n'était pas seulement de dessiner des plans. Il fallait :
- comprendre en profondeur des PI&D complexes, souvent denses et propres aux exigences d'une usine de traitement d'eau potable (normes sanitaires, contraintes de process, sécurité) ;
- transformer cette information technique en une vision d'ensemble claire du projet ;
- produire des plans de détail fiables pour l'atelier, ainsi qu'un quantitatif précis pour lancer les achats sans perte de temps ni surcoût ;
- rester réactif tout au long du chantier, au fur et à mesure que les besoins évoluaient sur le terrain.
C'est cette vision globale du projet, de l'étude à la fabrication, que Christophe recherchait en faisant appel à mon expertise en bureau d'études.
Les étapes de mon accompagnement
1. Analyse des PI&D
Tout commence par une lecture approfondie des schémas fournis par le client final. Sur un projet d'usine d'eau potable, chaque ligne de process, chaque instrument et chaque raccordement doit être identifié avec précision : une mauvaise interprétation à ce stade se répercute directement sur la fabrication et l'installation. Cette phase d'analyse conditionne la fiabilité de tout ce qui suit.
2. Modélisation 3D
Une fois les PI&D décryptés, je les ai transcrits en une maquette 3D sous Solid Edge. L'objectif : donner à Christophe et à son équipe une vue d'ensemble concrète du projet, bien plus lisible qu'une succession de schémas 2D. Cette maquette permet aussi de repérer très tôt d'éventuelles incohérences entre les différents équipements, avant même que la fabrication ne commence.
3. Conception CAO et plans de fabrication détaillés
La maquette 3D générale sert ensuite de base à la réalisation des plans de fabrication détaillés. C'est une étape charnière du bureau d'études : chaque pièce, chaque assemblage doit être coté et défini avec suffisamment de précision pour être directement exploitable en atelier, sans interprétation ni allers-retours inutiles avec les équipes de fabrication.
4. Résolution des problématiques techniques
Aucun projet industriel ne se déroule sans imprévu technique. En lien étroit avec Christophe et son équipe, j'ai identifié au fil du projet les points de blocage — contraintes d'encombrement, adaptations liées au terrain, ajustements entre plans et réalité du site — et proposé des solutions adaptées à chaque situation. C'est souvent cette capacité d'adaptation, plus que la conception initiale, qui fait la différence sur un chantier complexe.
5. Mise à jour et suivi jusqu'à la fin du chantier
Au fur et à mesure de l'avancement des travaux, j'ai régulièrement mis à jour la maquette 3D et ajusté les plans de détail. Cette réactivité a permis à l'équipe de Christophe de disposer en permanence d'une documentation technique fidèle à la réalité du chantier, et de réagir rapidement en cas d'imprévu, sans attendre une nouvelle campagne d'études.
Et aujourd'hui : ce que la réalité virtuelle change sur ce type de projet

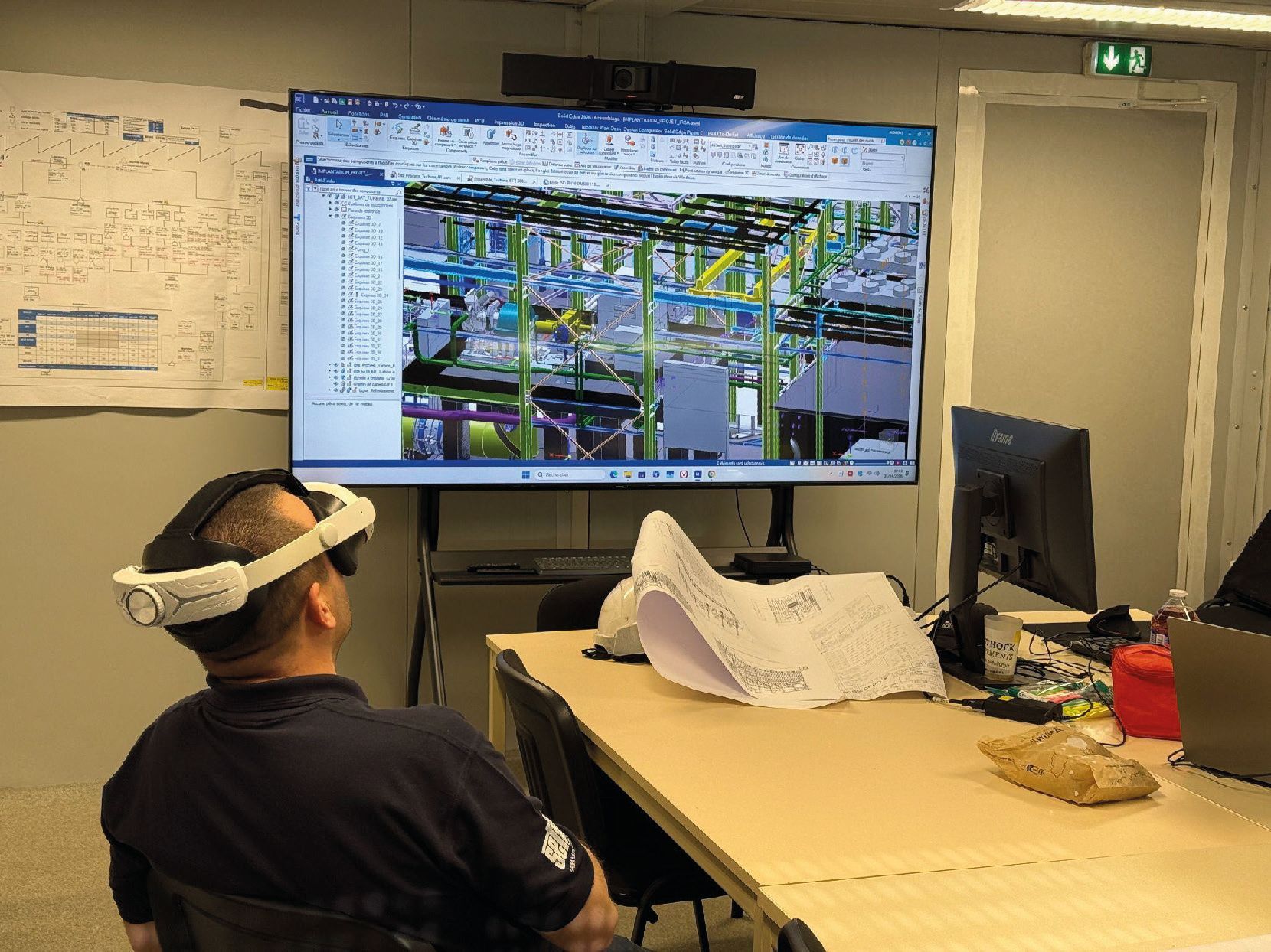

Au moment de ce projet, je ne disposais pas encore d'outils de réalité virtuelle (VR). Depuis, j'ai intégré cette technologie à mon activité de bureau d'études. Sur un projet comparable, la VR me permettrait aujourd'hui d'aller plus loin dans la vérification des maquettes 3D : me "déplacer" virtuellement dans les futures installations, repérer d'éventuelles interférences entre équipements avant la fabrication, et anticiper plus finement certaines problématiques d'encombrement ou d'accessibilité qui n'apparaissent pas toujours sur un plan 2D. Une avancée précieuse sur des projets où la précision conditionne directement les délais et les coûts.
Le résultat

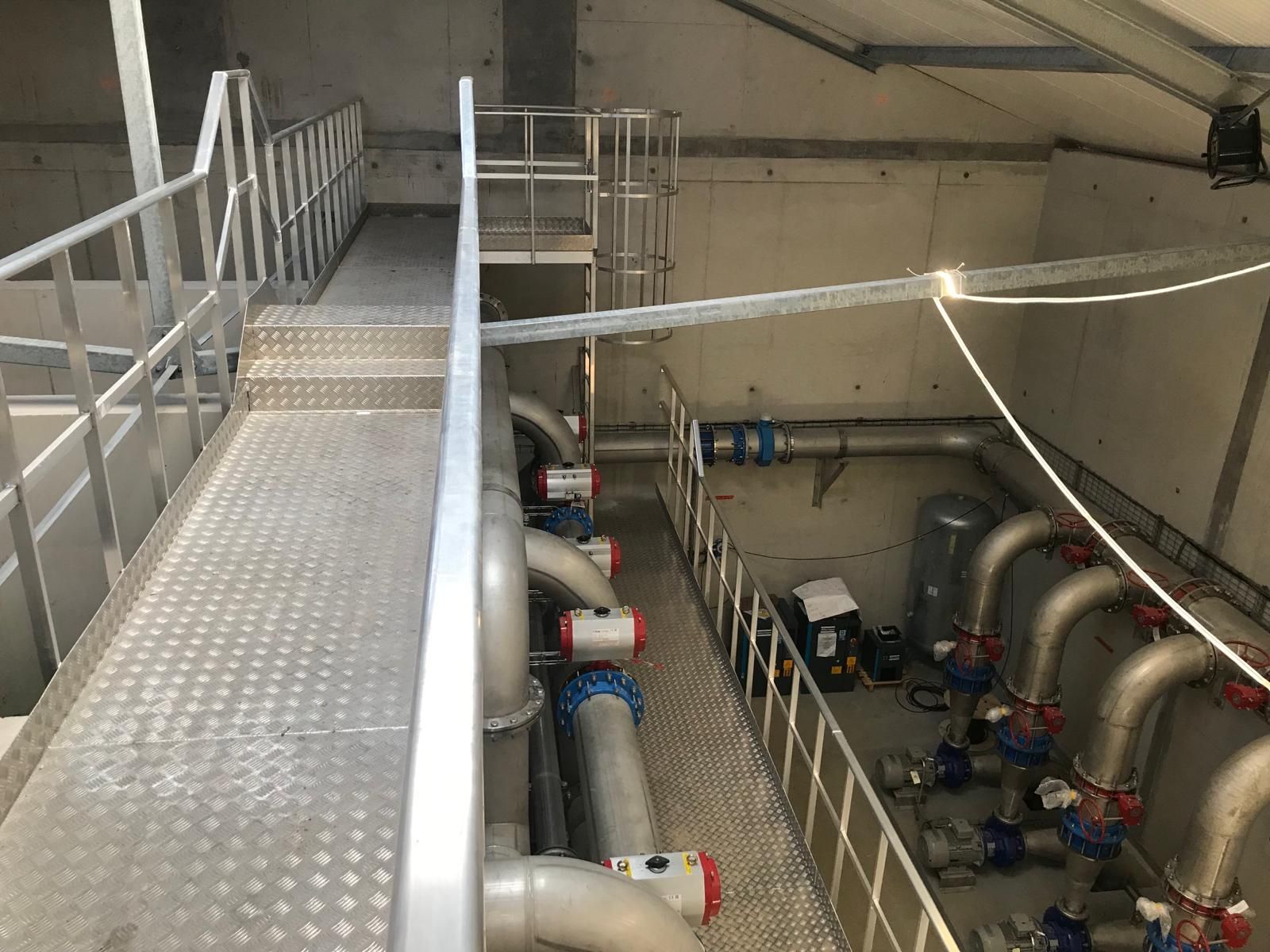

Grâce à cet accompagnement, Christophe a pu mener à bien la fabrication et l'installation des équipements process de l'usine de traitement d'eau potable de Berck, en s'appuyant sur une documentation technique fiable du premier coup à la fin du chantier. Ce projet illustre bien comment un renfort ponctuel en bureau d'études — modélisation 3D, plans de détail, suivi de chantier — peut sécuriser un projet industriel complexe sans que le client ait à recruter en interne.
FAQ — Renfort bureau d'études sur un projet de tuyauterie industrielle
Faut-il obligatoirement disposer des PI&D du client final pour lancer une étude de ce type ?
Oui, les PI&D sont le point de départ indispensable. Ce sont eux qui définissent le process, les instruments et les contraintes que la conception devra respecter. Mon rôle consiste justement à les analyser en détail avant toute modélisation.
Un bureau d'études externe peut-il s'intégrer à une équipe déjà en place, comme celle de Christophe ?
Oui, c'est précisément l'objet de ce type de mission : venir renforcer une équipe existante sur une phase d'étude ponctuelle, sans se substituer à elle, pour lui permettre de tenir ses délais de fabrication.
La réalité virtuelle est-elle indispensable sur un projet d'usine de traitement d'eau potable ?
Elle n'est pas indispensable, ce projet en est la preuve. Mais elle apporte un niveau de vérification supplémentaire, particulièrement utile quand les équipements sont nombreux et les contraintes d'encombrement importantes.
Ce type d'accompagnement est-il réservé aux grandes installations ?
Non. Le principe — analyse de schémas, modélisation 3D, plans de détail, suivi de chantier — s'applique aussi bien à un projet de cette taille qu'à des interventions plus ciblées en chaudronnerie ou tuyauterie industrielle.
